ESEMPIO DI CALCOLO ILLUMINOTECNICO

Quante lampade occorrono in un ambiente

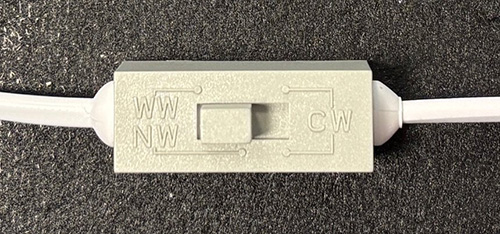

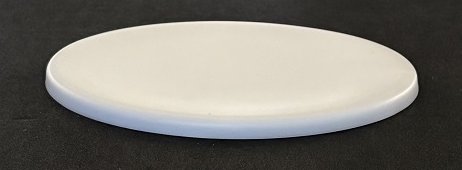

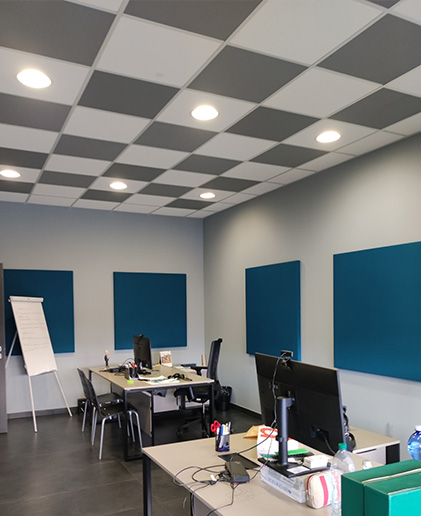

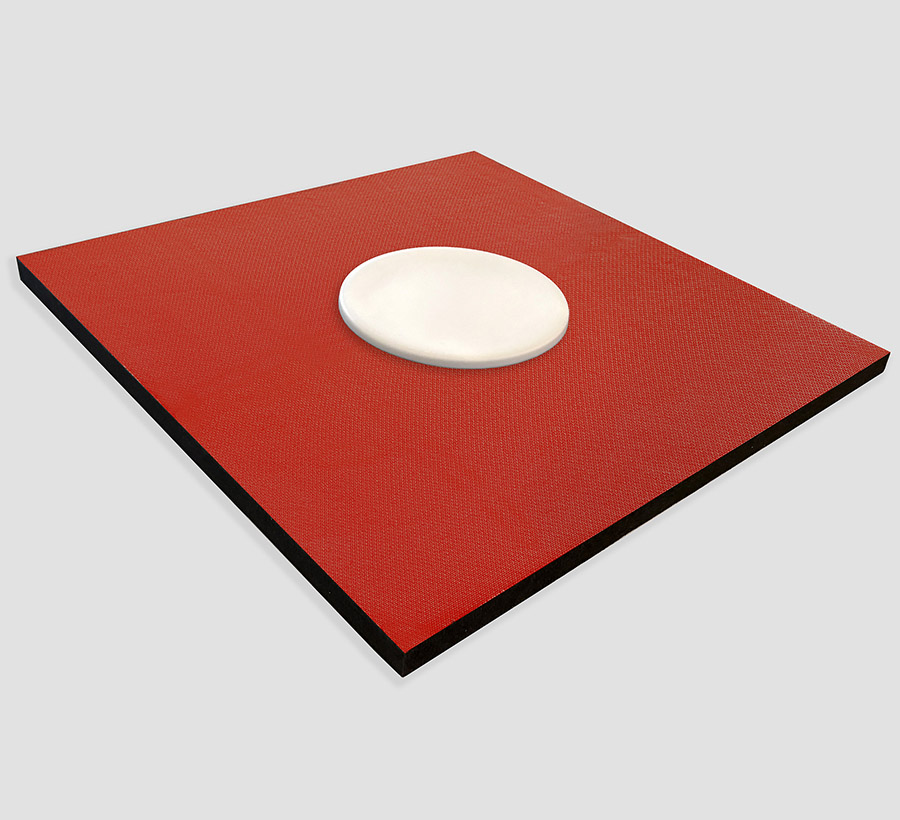

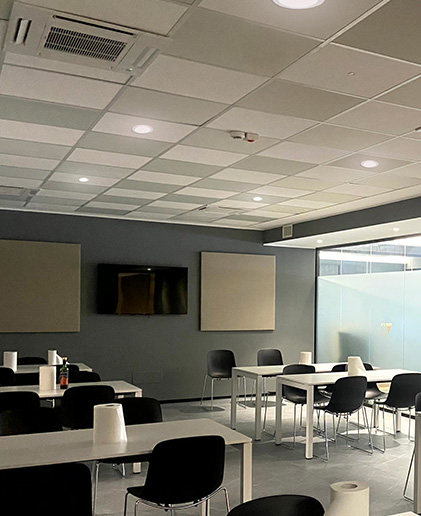

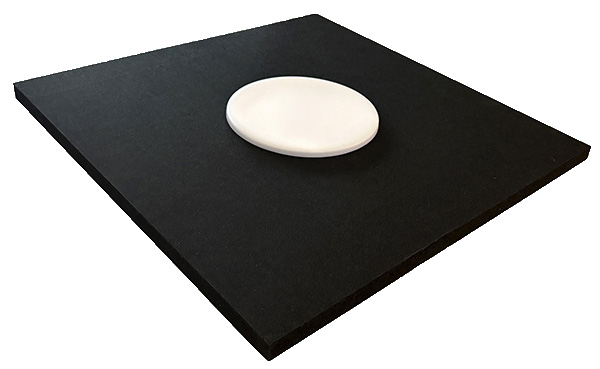

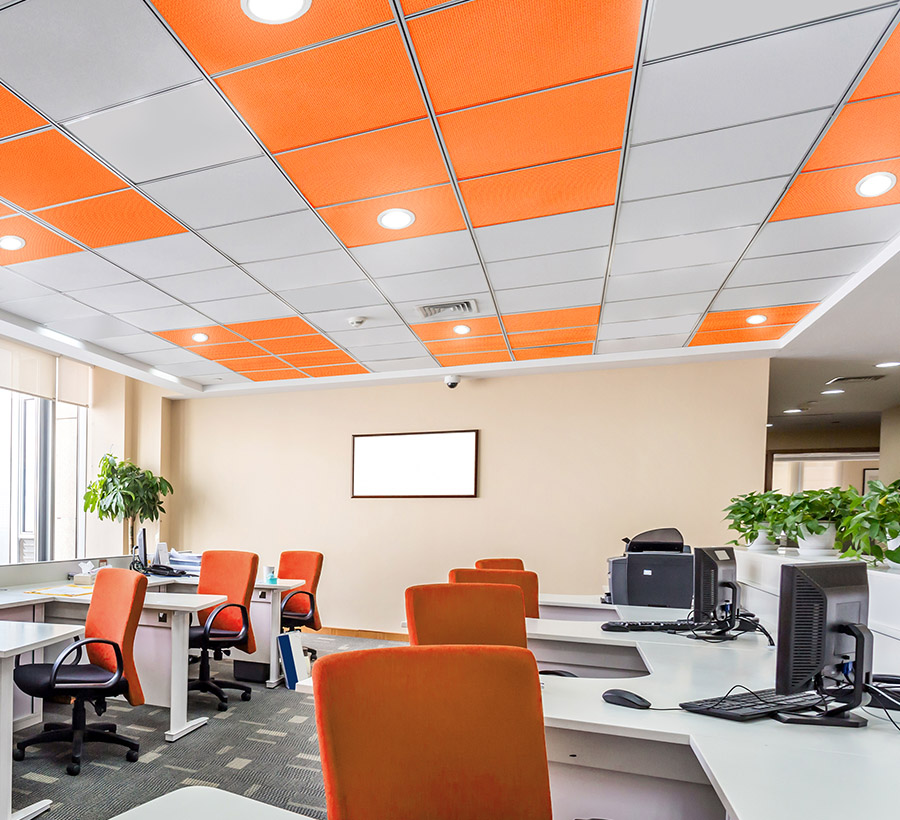

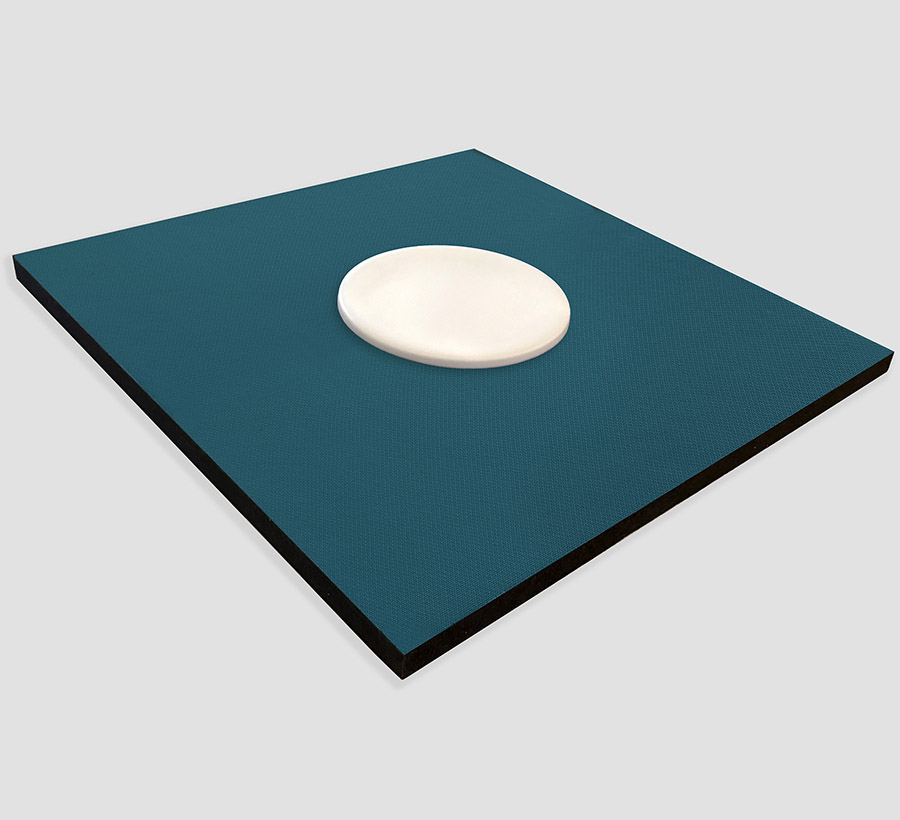

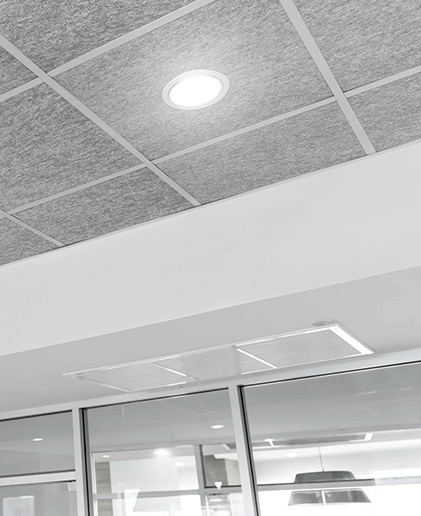

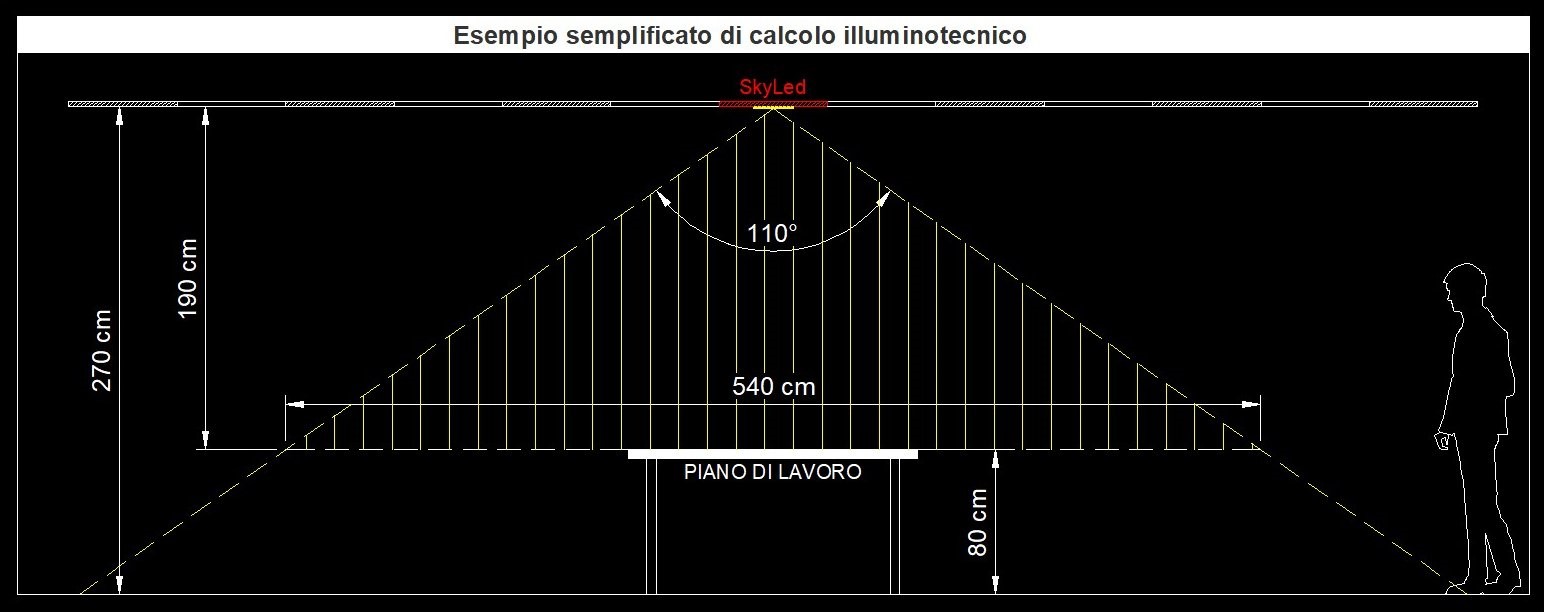

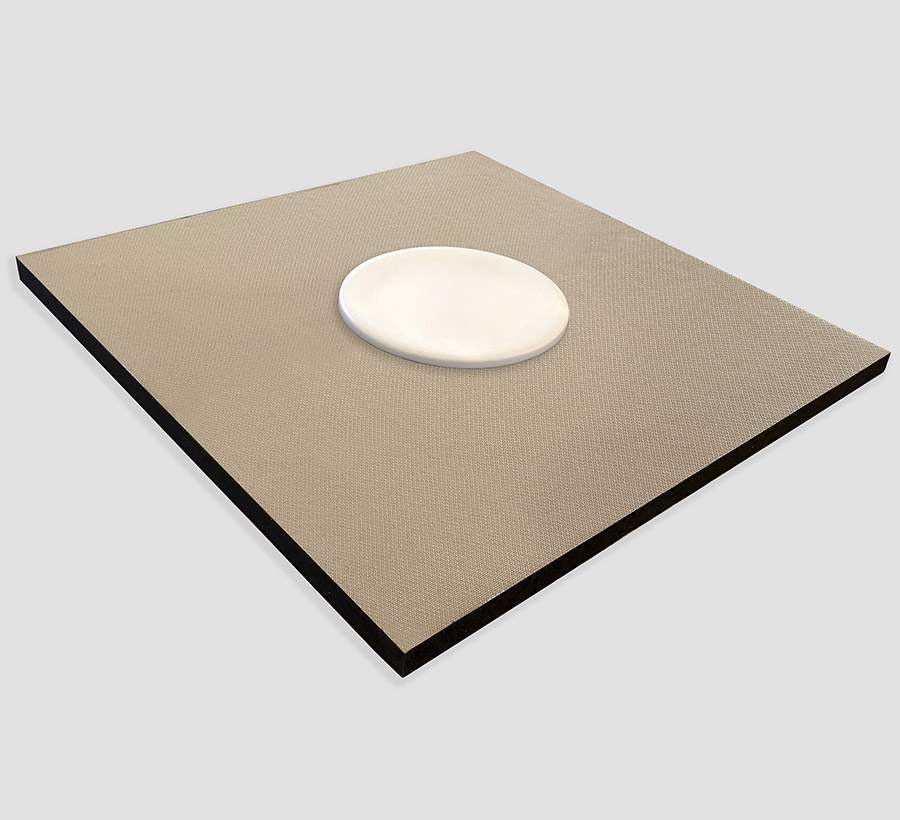

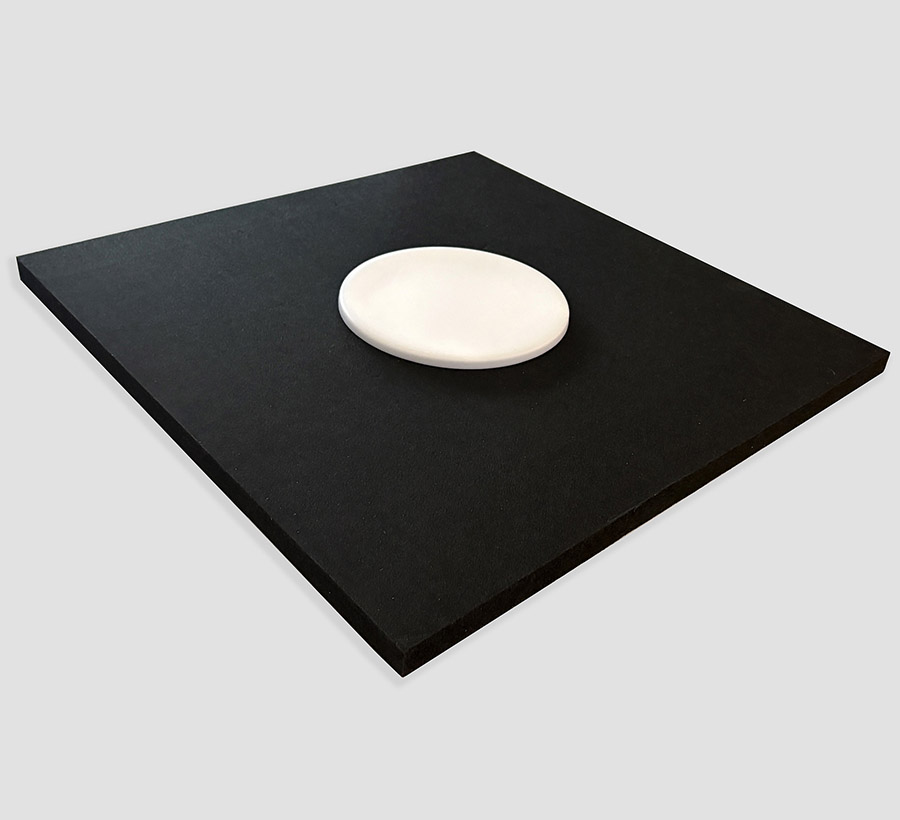

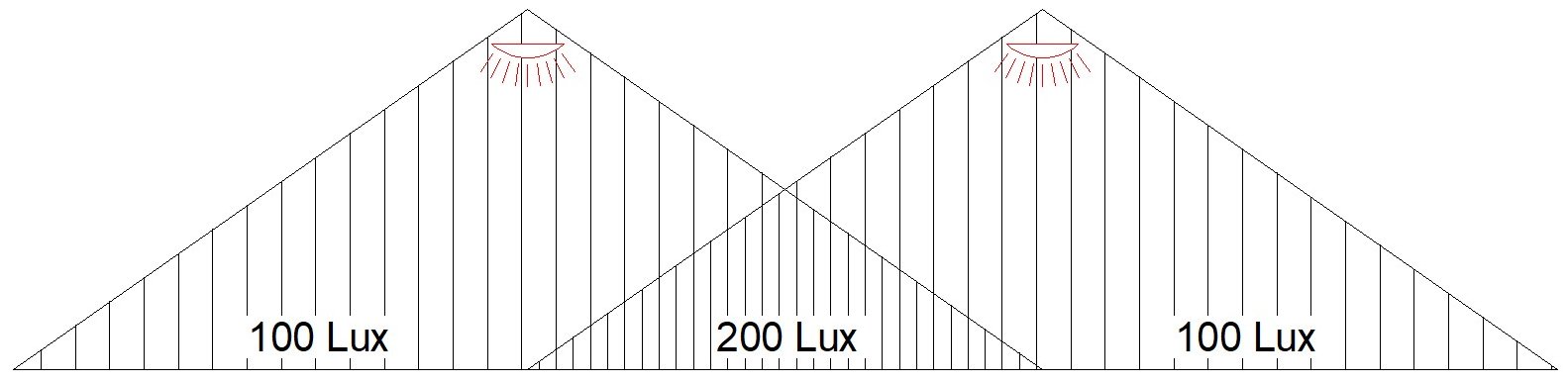

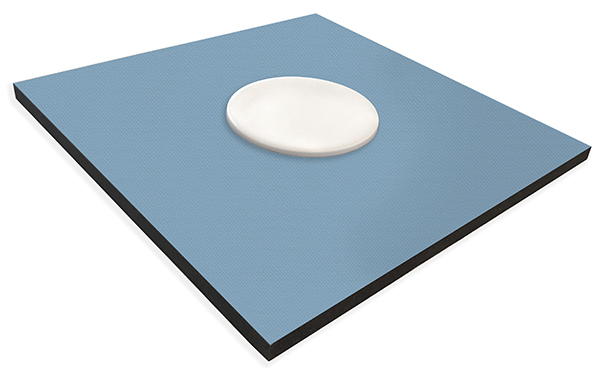

Riportiamo di seguito un caso semplificato di calcolo illuminotecnico di facile applicazione. Seguendo le indicazioni è possibile valutare il numero di lampade SkyLed da inserire nell'ambiente che intendiamo trattare ed ottenere una stima dei lux che otterremo sul piano di lavoro. Ricordiamo che i Lux costituiscono l'unità di misura dell'illuminamento e che per i luoghi di lavoro esistono valori prescritti di Lux per ogni tipologia di ambiente (UNI EN 12464-1 Illuminazione dei Luoghi di Lavoro). Nel caso sia necessario ottenere un valore di Lux più elevato in uno specifico punto, risulterà sufficiente sommare i flussi luminosi di più corpi illuminanti efficienti, come esemplificato nel disegno seguente. Procediamo ora ad un esempio pratico di calcolo osservando l’immagine di seguito riportata. Se consideriamo un modulo luminoso SkyLed a soffitto, con fascio luminoso di apertura 110°, collocato ad una altezza di 270 cm dal pavimento, vedremo che verrà proiettato sul piano di lavoro ad altezza 80 cm un disco di luce di diametro 540 cm. Il disco di luce di diametro 540 cm ha un’area pari a circa 23 metri quadrati. Torniamo ora alle caratteristiche illuminotecniche del corpo illuminate SkyLed da 24 Watt che genera un Flusso Luminoso pari a 2.400 Lumen. Basterà dividere i 2.400 Lumen per l’area su cui si proietta il flusso di luce calcolato in 23 mq ed otterremo il valore di illuminamento sul piano di lavoro, che in questo caso sarà pari a circa 104 Lux.
